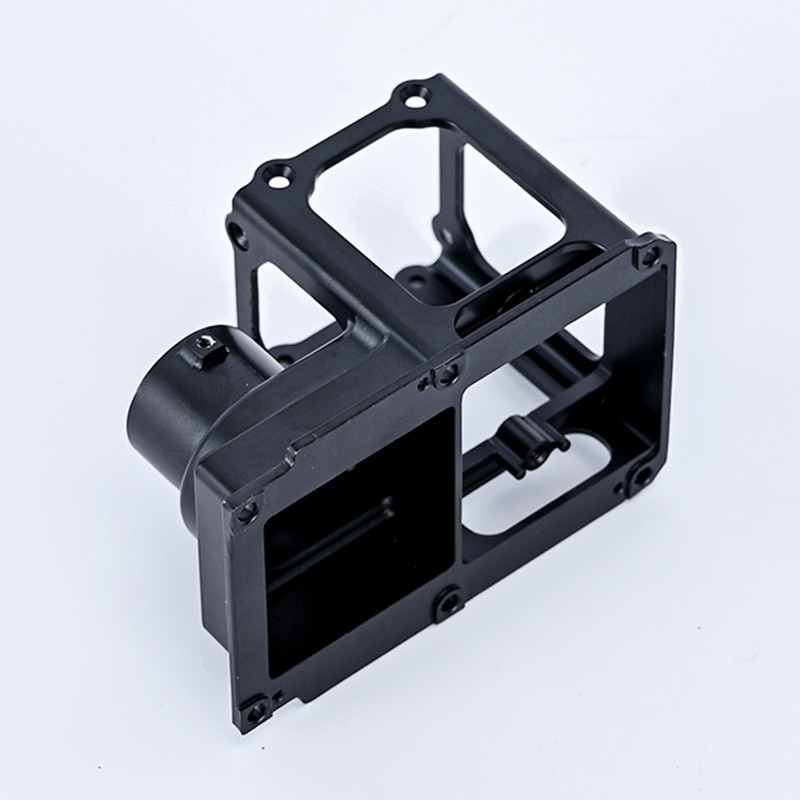

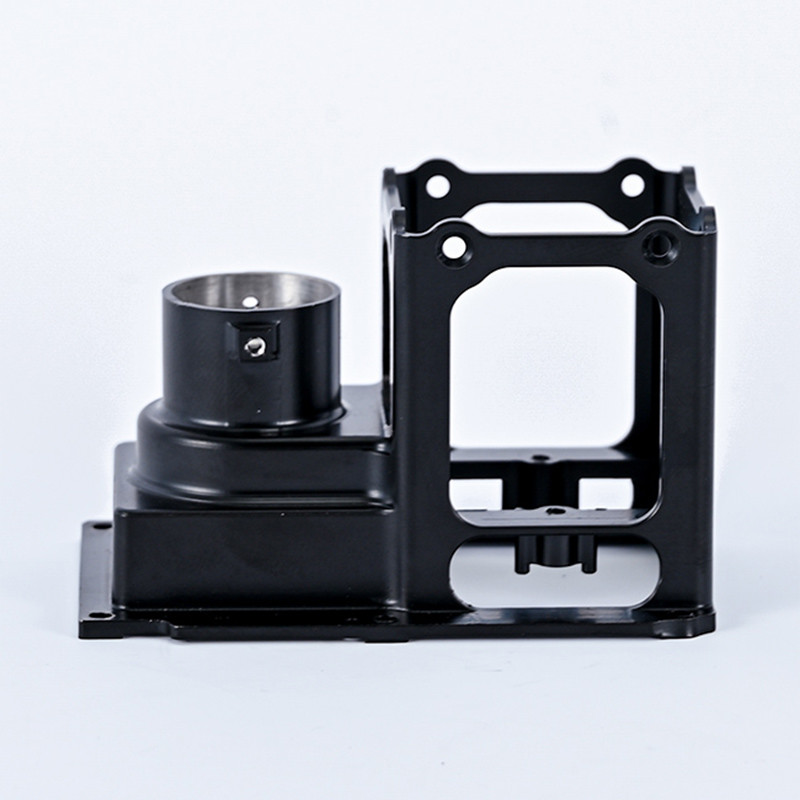

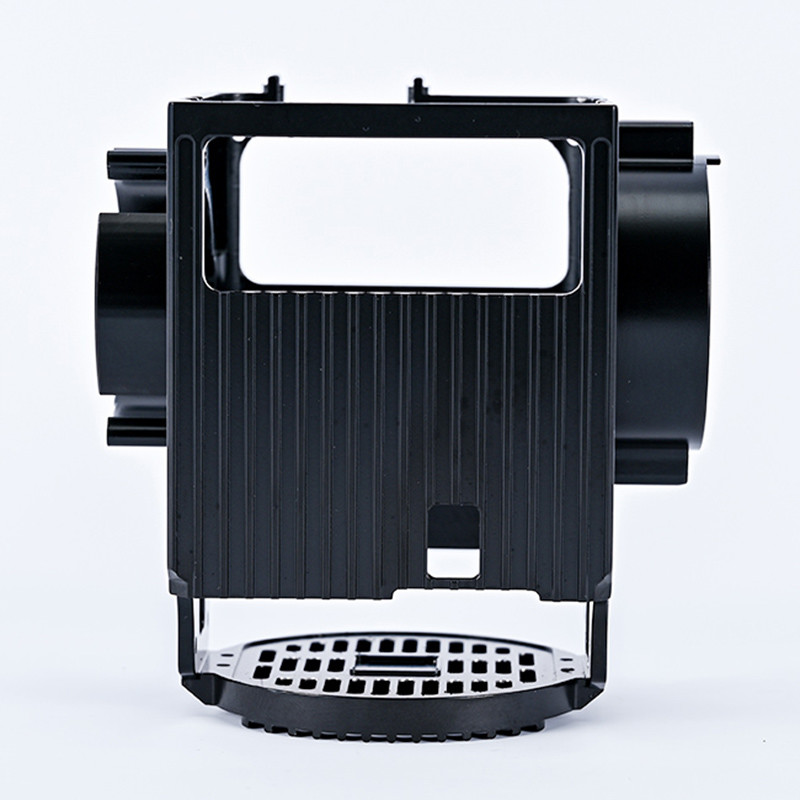

पॉलिशिंग एनोडाइजिंग कोटिंग 5 एक्सिस मशीनीकृत भाग

चीन 5 अक्ष सीएनसी मशीनिंग

उत्पाद का विवरण
उत्पाद का नाम: चीन 5 अक्ष सीएनसी मशीनिंग
सामग्रीः एल्यूमीनियम
मशीनिंग प्रक्रियाः सीएनसी मिलिंग
मशीनिंग उपकरणः 5-अक्ष सीएनसी मशीनिंग केंद्र
सहिष्णुताः ±0.05 मिमी
सतह उपचारः रेत और एनोडाइजिंग
उत्पादन प्रकार: प्रोटोटाइप
विनिर्देशः अनुकूलित
व्यापार की शर्तेंः EXW या ग्राहकों की आवश्यकताओं के रूप में
उत्पत्ति: डोंगगुआन, चीन

सीएनसी मशीनिंग भाग विवरण

5-अक्ष सीएनसी मशीनिंग क्या है?
सीएनसी उच्च गति वाले काटने वाले उपकरण का उपयोग करके धातु से सामग्री को हटाने के लिए व्यापक रूप से अपनाई जाने वाली विधियों में से एक है। सीएनसी मशीनों की सटीकता बेजोड़ बनी हुई है,क्योंकि यह निर्माताओं को वह प्राप्त करने में सक्षम बनाता है जो वे वास्तव में चाहते हैंआम तौर पर सीएनसी मशीनों को तीन मुख्य प्रकारों में विभाजित किया जा सकता है; क्षैतिज मिलिंग मशीन, ऊर्ध्वाधर मिलिंग मशीन, और lathes।इन सभी प्रकारों में अंतिम भाग को उसके वांछित आकार में प्रस्तुत करने के लिए सीएडी और सीएएम के संयोजन का उपयोग किया जाता है.
सीएनसी की मूल बातें जानने के बाद, चलो 5-अक्ष सीएनसी मशीन के बारे में बात करते हैं, जो एक विशिष्ट सीएनसी या 3-अक्ष सीएनसी मशीन की तुलना में अधिक अक्षों से सुसज्जित है। शाब्दिक अर्थ में,5-अक्ष सीएनसी मशीन 5 दिशाओं में स्थानांतरित करने के बजाय 3 दिशाओं में स्थानांतरित कर सकते हैंनिश्चित रूप से, काटने वाले उपकरण का 5 दिशाओं में घूर्णन और आंदोलन मशीनिंग प्रक्रिया में अधिक दक्षता लाता है।
अधिक आम तौर पर, 5-अक्ष उपकरण धुरी या कार्य-धारक मंच पर घूर्णन या झुकाव जोड़कर प्राप्त किया जाता है। यह जटिल आंदोलन की पेशकश करने वाले भागों के निर्माण के लिए आवश्यक है।यह भी ऑपरेटरों के लिए एक ऑपरेशन में पांच चेहरे को पूरा करने के लिए सुविधाजनक हैइसलिए, 5-अक्षीय मशीनों की बेहतर दक्षता और सटीकता उनकी सेवाओं के लिए मूल्य जोड़ रही है।
उपकरण के पथों को निर्धारित करने के लिए, सीएडी मॉडल सीएएम सॉफ्टवेयर में खिलाया जाता है, जो फिर कोड बनाता है जो मशीन को काटने वाले उपकरण की गति और उपकरण की गति के बारे में निर्देश देता है।5-अक्ष मशीन 5-अक्ष में काम कर सकते हैं, जिसमें एक्स, वाई, जेड, ए और बी निर्देशांक प्रणाली शामिल है। 5-अक्ष में निर्देशांक प्रणाली निम्नलिखित तरीकों से काम करती हैः

• एक्स-अक्ष बाएं से दाएं काम करता है।
• वाई-अक्ष सामने से पीछे तक काम करता है।
• Z-Axis ऊपर से नीचे तक काम करता है।
• A-अक्ष X-अक्ष के चारों ओर घूमता है (पीछे और आगे झुकाव)
• बी-अक्ष Y-अक्ष के चारों ओर घूमता है (बाएं से दाएं झुकाव और स्पिन)

5-अक्ष सीएनसी मशीनिंग बनाम 3+2-अक्ष सीएनसी मशीनिंग

कई लोग इन दो तकनीकों को भ्रमित करते हैं। 5-अक्ष सीएनसी मशीनिंग, जिसे निरंतर 5-अक्ष मशीनिंग के रूप में भी जाना जाता है, में पांच अक्षों के साथ काटने वाले उपकरणों की निरंतर घूर्णन शामिल है। इसके विपरीत,3 + 2-अक्ष मशीनिंग एक 3-अक्ष कार्यक्रम निष्पादित करता हैइस प्रक्रिया के दौरान, काटने के उपकरण को एक कोण पर लॉक किया जाता है। दो घूर्णन अक्ष इस कोण को निर्धारित करते हैं।
3+2 अक्ष सीएनसी मशीनिंग के मुकाबले 5 अक्षीय मशीनिंग का मुख्य लाभ गति है। बाद में प्रत्येक उपकरण अभिविन्यास के बीच मशीन को लगातार रोकना और शुरू करना शामिल है।पूर्व एक ही ऑपरेशन में काटने को पूरा करता हैइसके अतिरिक्त, 5 अक्षीय मशीनिंग जटिल सतहों के लिए अधिक उपयुक्त है, जबकि 3 + 2-अक्षीय सीएनसी मशीनिंग मुख्य रूप से विमान प्रसंस्करण के लिए काम करती है।
चूंकि 5-अक्षीय मशीनों के लिए कम क्लैंप की आवश्यकता होती है और कोई विशेष स्थिरता नहीं होती है, इसलिए 3 + 2-अक्षीय समकक्षों की तुलना में मशीनिंग लागत कम होती है।आप ध्यान देना चाहिए कि 5 अक्ष प्रौद्योगिकी के साथ शामिल प्रोग्रामिंग 3 + 2 अक्ष मशीनिंग की तुलना में बहुत अधिक जटिल है.

जटिल भागों के लिए 5-अक्ष सीएनसी मशीनिंग

अक्सर पूछे जाने वाले प्रश्न

प्रश्न: मैं उद्धरण कैसे प्राप्त कर सकता हूँ?
उत्तरः कृपया 2D ((या 3D) फाइलें या नमूने प्रदान करें। ड्राइंग प्रारूपः IGS, STEP, STP, JPEG, PDF, DWG, DXF, CAD आदि।

प्रश्न: आपका मशीनिंग का दायरा क्या है?
A: सीएनसी या गैर सीएनसी मशीनिंग ((टर्निंग और फ्रीजिंग शामिल हैं), पीसने, छिद्रण, लेजर प्रिंटिंग ((लोगो) / उत्कीर्णन, वायर ईडीएम सेवा।

प्रश्न: आप मुझे कितनी जल्दी उद्धरण दे सकते हैं?
उत्तर: जटिलता के आधार पर उद्धरण आमतौर पर 24 घंटों में (कार्यालय के दौरान) बदल जाते हैं।

प्रश्न: मेरे भागों का उत्पादन करने के लिए समय सीमा क्या है?
उत्तर: आम तौर पर उत्पादन के लिए 3-4 सप्ताह का समय होता है, लेकिन यह हमारे कार्यभार और आपके उत्पाद की जटिलता के आधार पर भिन्न हो सकता है।

प्रश्न: आप तैयार माल कैसे भेजते हैं?
एकः छोटे नमूनों के लिए हम हवाई माल ढुलाई करेंगे, लेकिन उत्पादन के लिए यह आपके तैयार आकार और आपके माल के वजन पर निर्भर करेगा। छोटे माल के लिए हम हवाई माल ढुलाई कर सकते हैं,बड़े पैमाने पर हम आम तौर पर समुद्र या रेल द्वारा भेज देंगे (आपके स्थान के आधार पर).
